동양 ROTARY GEAR PUMP
동양 Internal Gear Pump는 화학, 식품, 제지, 정유, 페인트 등 가혹한 조건에 사용할 수 있고, Gear Pump의 문제점인 마모, 부식 그리고 저점도 액체 이송시 자흡력 저하등의 문제점을 많은 현장경험과 기술력으로 보완제작 하였습니다.
작동원리
Casing 내의 Rotor Gear 가 동력을 받아 회전할 때 초승달 모양의 크레센트에 의해 편심 고정된 Idler Gear가 따라서 회전하게 되며 두개의 맞물린 내접기어가 풀리면서 액체는 펌프속으로 흡입되고 Gear Teeth사이에 채워짐
액체는 Gear의 회전에 따라 Crescent 주위를 지난 다음Gear Teeth가 다시 물리면서 토출구로 밀려 나가게 되고Rotary Gear Pump 는 양쪽 방향으로 회전 가능하며 회전방향에 따라 흡입, 토출이 바뀌면서 Pumping이 가능 함
특징
□ 단, 두개의 회전부
□ 압력 변동에 대한 토출량 유지
□ 자흡, 유효흡입 능력 최대
□ 흡, 토출을 임의로 바꿀 수 있다.
□ 고점도 이송에 이상적이다.
□ 효율이 높다.
□ 내구성이 양호하고 소음 및 진동이 적다.
□ Relief Valve 부착이 용이하다.
□ 맥동이 전혀 없다.
취급범위
□ 유 량 : 20 ~ 450 l/min
□ 압 력 : 0.1 ~ 16Kg/cm2
□ 온 도 : -50oC ~ +308oC
□ 점 도 : 1 ~ 200,000 CPS
□ 회전범위 : 80 ~ 1750 RPMt
□ 재 질 : FC, S45C, SUS 304, SUS 316, HASTELLOY
□ 형 식 : FLANGE TYPE, SCREW TYPE, JACKET TYPE
Standard Model and Application
주요용도
□ 화 학 : 도료, 잉크, 벙커C유, 윤활유, 아스팔트, 접착제, 원유, LPG, 벤젠, MDI, 에폭시렌진, ....
□ 화 장 품 : 로션, 샴푸, 린스, 비누, 치약, 올리브유, 그리세린, ...
□ 식 품 : 우유, 치즈, 물엿, 된장, 초코렛, 전분, 쨈, 주스, 식용유, 벌꿀, 냉동암모니아 ,..
□ 정밀화학 : 메틸크로라이드, 에폭시, PVC.AVS레진, PPG프라스틱, 비스코스레이온, ...
□ 기 타 : 유압유, 폐유, 아교, 열매체유, ...
단위환산

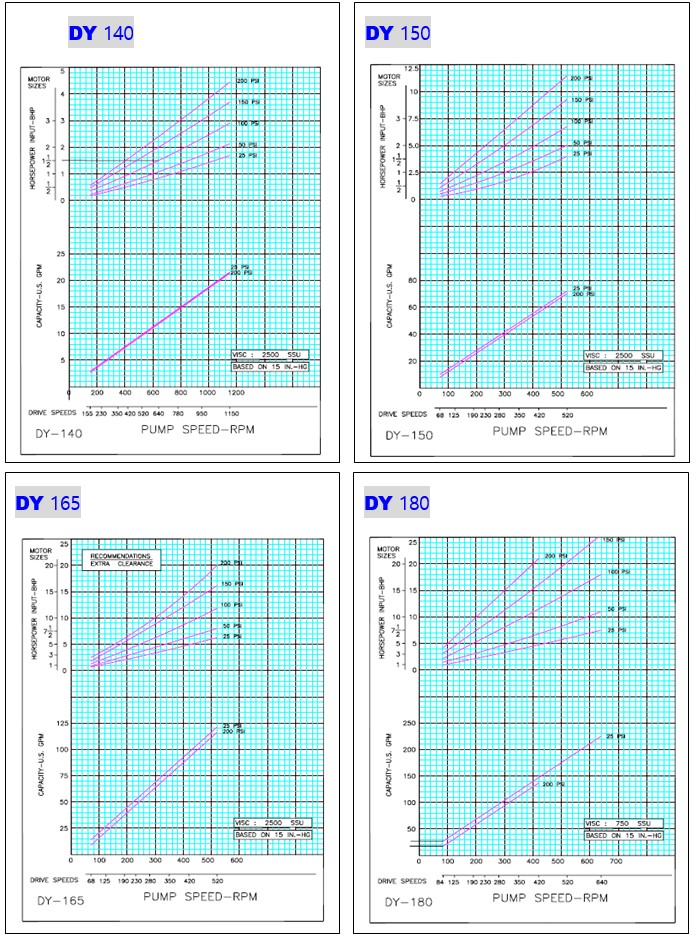

특성도
DY150
구동방식
